Detalhes do produto:
Condições de Pagamento e Envio:
|
Modelo: | SFM2836E | Modo da movimentação: | Elétrico |
---|---|---|---|
Aplicação: | Poder potência nuclear, térmico, central química, gás natural, planta da caldeira, fábrica farmacêut | Corrediça da ferramenta: | Mola, grosso-parede, corrediças drilling&beveling da ferramenta |
Estrutura: | Estrutura rachada do quadro | HS: | 8461909000 |
Escala da aplicação: | 28" - 36" (711.2-914.4mm) | Th da parede.: | ≤100mm |
Realçar: | Cortador chanfrado da tubulação,máquina de corte chanfrada para as tubulações |

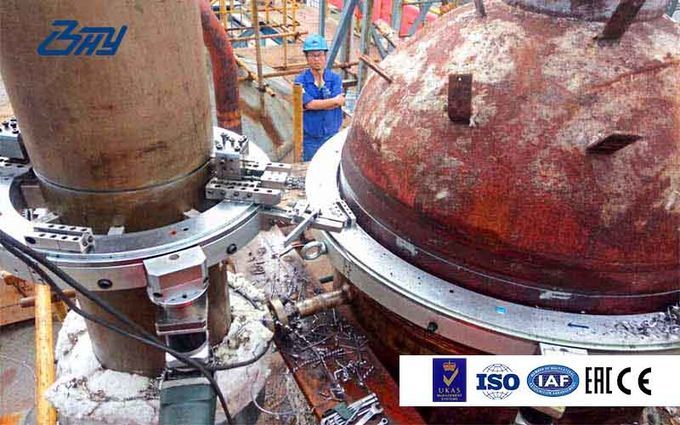

As séries de SFM são equipamento de processamento portátil para a pré-fabricação do corte, da chanfradura e do fim das várias tubulações, com que o corte e a chanfradura podem ser conduzidos ao mesmo tempo. A série de SFM fabricada por cortes de Bohyar e chanfra a extremidade de tubulação ou o meio da tubulação apertando a parede externo, com processamento do diâmetro até 2100 milímetros e de uma espessura de parede máxima de 100 milímetros. Com uma história do R&D de quase cem anos, o produto pode processar as tubulações ou as embalagens exatamente, continuamente e verticalmente.
■Campo de petróleo e gás
■Central química
■Planta da caldeira
■Poder potência nuclear & térmico
■Fábrica farmacêutica
■Construção de navio e repaire
■A estrutura rachada do quadro, pode ser rapidamente instalar
■Corte frio e chanfradura, nenhumas zonas afetadas de calor
■Material de alumínio aeronáutico para assegurar a mobilidade
■Baixo afastamento axial e radial
■Sistema fechado completo do rolamento e da engrenagem da movimentação para a segurança da operação
■OD fazendo à máquina da tubulação de 2" até 84"
■Opções da movimentação: Pneumático, hidráulico, e elétrico
■Exigências do ar: ³ /min de 2-3M
■Exigências hidráulicas: 65L/min, 10MPa (15.8GPM, 1500PSI)
Modelos
Modelo |
Processamento escala (dentro) |
Parede máxima espessura (milímetros) |
Peso (quilogramas) | Modo da movimentação |
SFM0206 | 2" ~ 6" | 30 | 35 |
Pneumático Hidráulico Elétrico |
SFM0408 | 4" ~ 8" | 40 | 40 | |
SFM0612 | 6" ~12" | 80 | 45 | |
SFM0814 | 8" ~14" | 100 | 55 | |
SFM1218 | 12" ~18" | 100 | 70 | |
SFM1420 | 14" ~20" | 100 | 76 |
Elétrico Hidráulico |
SFM1824 | 18" ~24" | 100 | 123 | |
SFM2026 | 20" ~26" | 100 | 130 | |
SFM2430 | 24" ~30" | 100 | 142 | |
SFM2632 | 26" ~32" | 100 | 150 | |
SFM3036 | 30" ~36" | 100 | 159 | |
SFM3642 | 36" ~42" | 100 | 179 | |
SFM4248 | 42" ~48" | 100 | 198 | |
SFM4860 | 48" ~60" | 100 | 642 | |
SFM6072 | 60" ~72" | 100 | 730 | |
SFM7284 | 72" ~84" | 100 | 820 |
* processar a escala pode ser personalizado de acordo com o diâmetro da tubulação.
Dimensão
As tabelas axiais e radiais do afastamento de instalar a corrediça da ferramenta da grosso-parede e os motores hidráulicos | |||||||
Modelo | (Milímetros) | B (milímetro) | C (milímetro) | D (milímetro) | E (milímetro) | F (milímetro) |
G (milímetro) |
SFM0206 | 176 | 70 | 122 | 176 | 225 | 253 | 164 |
SFM0408 | 228 | 70 | 122 | 176 | 225 | 253 | 164 |
SFM0612 | 332 | 70 | 122 | 176 | 225 | 253 | 164 |
SFM0814 | 364 | 70 | 122 | 176 | 225 | 253 | 164 |
SFM1016 | 416 | 70 | 122 | 176 | 225 | 253 | 164 |
SFM1218 | 468 | 70 | 122 | 176 | 225 | 253 | 164 |
SFM1420 | 518 | 70 | 122 | 176 | 225 | 253 | 164 |
SFM1824 | 622 | 102 | 98 | 176 | 235 | 253 | 174 |
SFM2026 | 674 | 102 | 98 | 176 | 235 | 253 | 174 |
SFM2430 | 776 | 102 | 98 | 176 | 235 | 253 | 174 |
SFM2632 | 826 | 102 | 98 | 176 | 235 | 253 | 174 |
SFM3036 | 928 | 102 | 98 | 176 | 235 | 253 | 174 |
SFM3238 | 1006 | 102 | 98 | 176 | 235 | 253 | 174 |
SFM3642 | 1082 | 102 | 98 | 176 | 235 | 253 | 174 |
SFM4248 | 1236 | 102 | 98 | 176 | 235 | 253 | 174 |
SFM3648 | 1296 | 140 | 220 | 276 | 235 | 253 | 174 |
SFM4860 | 1600 | 140 | 220 | 276 | 235 | 253 | 174 |
SFM6072 | 1905 | 140 | 220 | 276 | 235 | 253 | 174 |
SFM7284 | 2210 | 140 | 220 | 276 | 235 | 253 | 174 |
